Wie erfolgt die Installation eines 4S-BMS für Lithium-Ionen-Batterien?

Der Installationsprozess eines 4S BMS (Batteriemanagementsystems) für Li-Ionen-Akkus ist ein entscheidender Vorgang, der die Sicherheit, Effizienz und Langlebigkeit Ihrer Lithium-Ionen-Akkus gewährleistet. Als führender Anbieter von 4S BMS für Li-Ionen-Batterien sind wir mit jedem Schritt dieses Prozesses bestens vertraut und möchten dies gerne mit unseren Kunden und Interessenten an Batteriemanagementsystemen teilen.

Das 4S BMS für Li-Ionen-Akkus verstehen

Bevor Sie sich mit dem Installationsprozess befassen, ist es wichtig zu verstehen, was ein 4S BMS ist. Das „4S“ gibt an, dass das BMS für die Verwaltung eines Batteriepakets ausgelegt ist, das aus vier in Reihe geschalteten Li-Ion-Zellen besteht. Ein BMS ist eine wichtige Komponente in einem Lithium-Ionen-Batteriesystem. Es schützt die Zellen vor Überladung, Tiefentladung, Überstrom und Kurzschlüssen. Außerdem gleicht es die Ladung zwischen den Zellen aus, um sicherzustellen, dass jede Zelle innerhalb ihres sicheren und optimalen Spannungsbereichs arbeitet.

Notwendige Werkzeuge und Sicherheitsvorkehrungen

• Werkzeuge: Bevor Sie mit der Installation beginnen, besorgen Sie sich die notwendigen Werkzeuge, darunter einen Lötkolben, Lötzinn, Drahtschneider, Abisolierzangen und ein Multimeter. Das Multimeter ist entscheidend für die Messung der Spannung der Batteriezellen und des BMS, um einen ordnungsgemäßen Betrieb sicherzustellen.
• Sicherheitsvorkehrungen: Sicherheit sollte beim Arbeiten mit Li-Ionen-Akkus immer oberste Priorität haben. Tragen Sie eine Schutzbrille und Handschuhe, um sich vor möglichen Gefahren zu schützen. Stellen Sie sicher, dass die Batterie von der Stromquelle getrennt ist, bevor Sie mit der Installation beginnen. Arbeiten Sie außerdem in einem gut belüfteten Bereich, um das Einatmen von Lötdämpfen zu vermeiden.

Schrittweiser Installationsprozess

Schritt 1: Batterieinspektion

Der erste Schritt besteht darin, den 4S Li-Ionen-Akku zu überprüfen. Überprüfen Sie jede Zelle auf physische Schäden wie Dellen, Kratzer oder Anzeichen von Undichtigkeiten. Verwenden Sie ein Multimeter, um die Spannung jeder Zelle zu messen. Die Spannung einer vollständig geladenen Li-Ionen-Zelle sollte normalerweise etwa 4,2 V betragen und die Spannung sollte nicht unter 2,5 V fallen, um eine Tiefentladung zu vermeiden. Wenn eine Zelle eine abnormale Spannung aufweist oder physische Schäden aufweist, sollte sie vor der Installation ausgetauscht werden.

Schritt 2: BMS-Inspektion

Überprüfen Sie das 4S BMS gründlich. Überprüfen Sie die Leiterplatte, Anschlüsse oder Drähte auf sichtbare Schäden. Stellen Sie sicher, dass alle Komponenten des BMS sicher verlötet sind. Verwenden Sie das Multimeter, um die Funktionalität des BMS zu testen, indem Sie die Eingangs- und Ausgangsspannungen messen. Wenn das BMS den Test nicht besteht, wenden Sie sich für Unterstützung an unser technisches Support-Team.

Schritt 3: Anschließen der Batterie an das BMS

• Positive und negative Verbindungen: Identifizieren Sie den Pluspol (+) und den Minuspol (-) des Akkus. Verbinden Sie den Pluspol des Akkupacks mit dem Plus-Eingangsanschluss des BMS. Verbinden Sie auf ähnliche Weise den Minuspol des Akkus mit dem Minus-Eingangsanschluss des BMS.
• Cell Tap-Verbindungen: Ein 4S BMS erfordert Verbindungen zu jeder einzelnen Zelle im Batteriepack. Verwenden Sie die mitgelieferten Zellenabgriffskabel am BMS. Diese Drähte sind zur einfachen Identifizierung normalerweise farblich gekennzeichnet. Verbinden Sie jedes Zellenabgriffskabel mit dem entsprechenden Verbindungspunkt zwischen zwei benachbarten Zellen im Batteriepack. Stellen Sie sicher, dass die Verbindungen fest sind und kein Wackelkontakt besteht.

Schritt 4: Löten Sie die Anschlüsse (falls erforderlich)

In einigen Fällen müssen die Anschlüsse möglicherweise gelötet werden, um eine stabile elektrische Verbindung zu gewährleisten. Wenn Lötarbeiten erforderlich sind, erhitzen Sie die Verbindungsstelle vorsichtig mit einem Lötkolben und tragen Sie eine kleine Menge Lot auf. Achten Sie darauf, die Komponenten nicht zu überhitzen, da dies die Batteriezellen oder das BMS beschädigen kann. Überprüfen Sie nach dem Löten die Verbindungen, um sicherzustellen, dass keine Lötbrücken oder lose Verbindungen vorhanden sind.

Schritt 5: Anschließen der Last

Sobald die Batterie an das BMS angeschlossen ist, können Sie die Last an die Ausgangsklemmen des BMS anschließen. Die Last kann jedes elektrische Gerät sein, das von der Batterie gespeist wird. Identifizieren Sie die positiven und negativen Ausgangsklemmen am BMS und verbinden Sie sie mit den entsprechenden Klemmen an der Last. Stellen Sie sicher, dass die Last für die Spannung und den Strom ausgelegt ist, die vom Akku und dem BMS bereitgestellt werden.

Schritt 6: Testen des Systems

Nach Abschluss der Installation ist es an der Zeit, das System zu testen. Schließen Sie die Batterie wieder an eine Stromquelle an und messen Sie mit einem Multimeter die Spannung an verschiedenen Punkten im System, einschließlich des Ein- und Ausgangs des BMS und jeder einzelnen Zelle. Überprüfen Sie, ob das BMS die Ladung zwischen den Zellen ausgleicht. Sie können die Spannung jeder Zelle im Laufe der Zeit beobachten, um zu sehen, ob das BMS ordnungsgemäß funktioniert. Wenn sich die Spannung jeder Zelle allmählich angleicht, bedeutet dies, dass das BMS wie erwartet funktioniert.

Verwandte Produkte

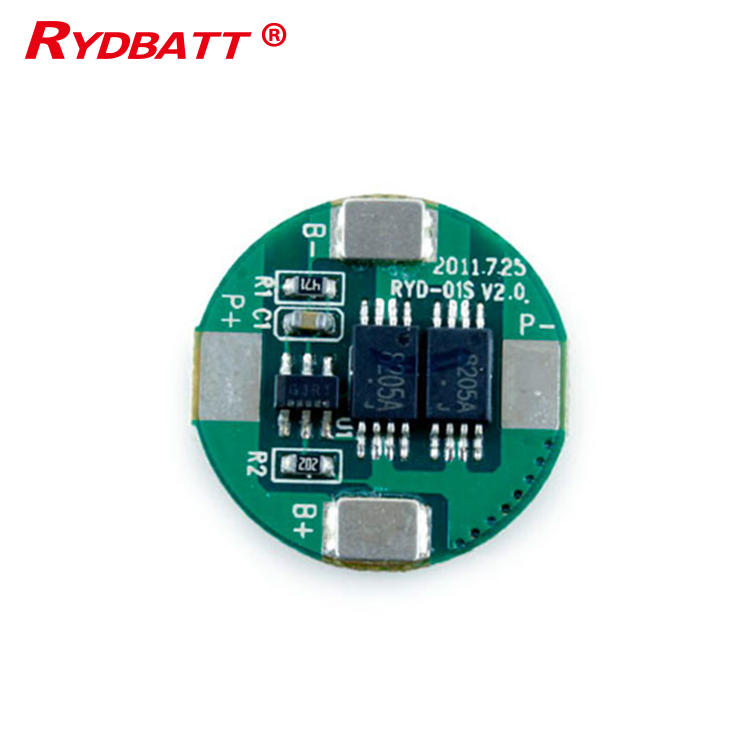

Wir bieten auch eine Vielzahl verwandter Produkte an, darunter1S BMS für Li-Polymer-Akku,Lithium-Akku mit BMS, UndLithium-BMS-System. Diese Produkte sind darauf ausgelegt, unterschiedliche Kundenbedürfnisse und Anwendungen zu erfüllen.

Fazit und Aufruf zum Handeln

Die Installation eines 4S BMS für Li-Ionen-Batterien ist ein technischer Prozess, der viel Liebe zum Detail und die strikte Einhaltung von Sicherheitsprotokollen erfordert. Wenn Sie Fragen haben oder während des Installationsprozesses auf Probleme stoßen, steht Ihnen unser erfahrenes technisches Support-Team jederzeit zur Verfügung.

Wir sind stolz darauf, hochwertige 4S-BMS für Li-Ionen-Batterien und verwandte Produkte anzubieten. Unsere Produkte sind für ihre Zuverlässigkeit, Leistung und Sicherheitsmerkmale bekannt. Wenn Sie Interesse am Kauf unserer Produkte haben oder Bedarf an Batteriemanagementsystemen haben, freuen wir uns über Ihre Kontaktaufnahme für weitere Gespräche und Beschaffungsverhandlungen. Wir sind bestrebt, Ihnen die besten Lösungen und Dienstleistungen für Ihre Bedürfnisse zu bieten.
